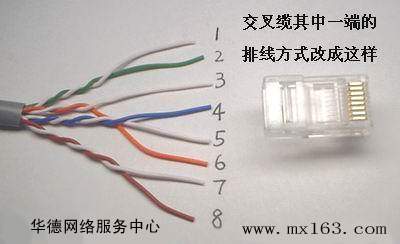

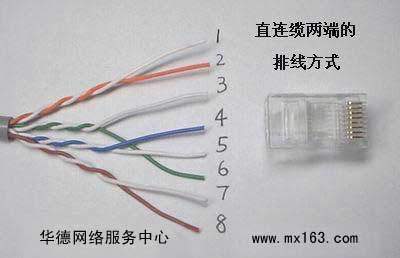

  第一张图是直通线接法(交换机到电脑) 第二张图是交叉线接法(交换机到路由器) |
| 地主 发表时间: 05-08-13 20:40 |
 | 回复: net748 [net748]  论坛用户 |
登录 |
|
引用：20CN忘记一切 稻草人 发过一个贴 做网线的 你找找 这是我的总结 100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。 正线（568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。 反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。 PC-PC:反线 PC-HUB:正线 HUB-HUB普通口:反线 HUB-HUB级连口-级连口：反线 HUB-HUB普通口-级连口：正线 HUB-SWITCH:反线 HUB(级联口）-SWITCH:正线 SWITCH-SWITCH:反线 SWITCH-ROUTER:正线 ROUTER-ROUTER:反线 |
| B1层 发表时间: 05-08-15 22:49 |
 | 回复: TecZm [teczm]  版主 |
登录 |
|
不错 收藏 |
| B2层 发表时间: 05-08-16 13:28 |
 | 回复: wysxm12 [wysxm12]  论坛用户 |
登录 |
恩~~~不错~~~是应该收藏~~~建议大家来~~~顶顶顶顶 |
| B3层 发表时间: 05-09-15 10:59 |
| 回复: xww8258 [xww8258]  论坛用户 |
登录 |
|
好顶.. |
| B4层 发表时间: 05-09-15 23:12 |
 | 回复: wtohh168 [wtohh168]  论坛用户 |
登录 |
|
好资料,受益匪浅,谢谢了 |
| B5层 发表时间: 05-09-23 03:34 |
 | 回复: lqfrla [lqfrla]  论坛用户 |
登录 |
|
简单点说呢！！ 同级设备是交叉，不同级设备是直通 PC――router 全反转 |
| B6层 发表时间: 05-09-23 08:33 |
 | 回复: lwmwilson [lwmwilson] 论坛用户 |
登录 |
|
多谢大侠！！我又学到了。。 |
| B7层 发表时间: 05-11-03 22:04 |
 | 回复: yimarong [yimarong] 版主 |
登录 |
|
…… |
| B8层 发表时间: 05-11-04 12:37 |
| 回复: feixing111 [feixing111] 论坛用户 |
登录 |
|
同意6楼。 |
| B9层 发表时间: 06-03-22 00:29 |
 | 回复: wcswcs [wcswcs] 论坛用户 |
登录 |
|
多谢！ |
| B10层 发表时间: 06-12-29 13:59 |
 | 回复: hqw13 [hqw13] 论坛用户 |
登录 |
|
简单又实用,人气顶瓜瓜~ |
| B11层 发表时间: 07-03-30 11:23 |
|
